డైరెక్ట్ కప్లింగ్ రూట్స్ బ్లోవర్‌లకు డెఫినిటివ్ ఇంజనీరింగ్ గైడ్

1. డైరెక్ట్ కప్లింగ్ రూట్స్ బ్లోవర్స్: కోర్ కాన్సెప్ట్

2. డైరెక్ట్-కపుల్డ్ రోటరీ పాజిటివ్ డిస్‌ప్లేస్‌మెంట్ యొక్క మెకానిక్స్

3. బెల్ట్-డ్రైవెన్ సిస్టమ్స్ కంటే పనితీరు ప్రయోజనాలు

4. ఇన్‌స్టాలేషన్ & అలైన్‌మెంట్: దీర్ఘాయువు కోసం ఖచ్చితత్వం

5. డైరెక్ట్ డ్రైవ్ యూనిట్ల కోసం నిర్వహణ ప్రోటోకాల్‌లు

6. క్రిటికల్ ఇండస్ట్రియల్ అప్లికేషన్స్

7. కీలక సాంకేతిక లక్షణాలు & ఎంపిక గైడ్

8. తరచుగా అడిగే ప్రశ్నలు (FAQ)

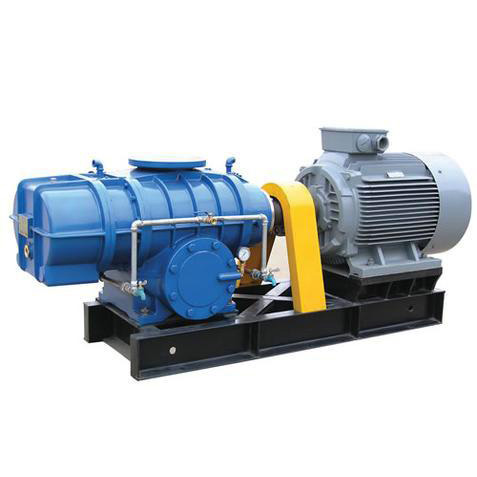

1. డైరెక్ట్ కప్లింగ్ రూట్స్ బ్లోవర్స్: కోర్ కాన్సెప్ట్

మురుగునీటి శుద్ధి నుండి వాయు రవాణా వరకు లెక్కలేనన్ని పారిశ్రామిక ప్రక్రియల యొక్క గుండె వద్ద బలమైన సాంకేతికత ఉందిడైరెక్ట్ కప్లింగ్ రూట్స్ బ్లోయర్స్. బెల్ట్-ఆధారిత ప్రత్యామ్నాయాల వలె కాకుండా, ఈ యూనిట్లు కలపడం ద్వారా మోటారు మరియు బ్లోవర్ షాఫ్ట్ మధ్య ప్రత్యక్ష మెకానికల్ లింక్‌ను కలిగి ఉంటాయి. ఈ సాధారణ వ్యత్యాసం సామర్థ్యం, ​​మన్నిక మరియు కార్యాచరణ స్థిరత్వంలో లోతైన ప్రయోజనాలను అందిస్తుంది. బెల్ట్‌ను తొలగించడం ద్వారా, సిస్టమ్ దుస్తులు మరియు శక్తి నష్టానికి సంబంధించిన సాధారణ పాయింట్‌ను నిర్మూలిస్తుంది, విశ్వసనీయత ప్రధానమైన నిరంతర-డ్యూటీ అప్లికేషన్‌ల కోసం డైరెక్ట్ కప్లింగ్ రూట్స్ బ్లోయర్‌లను ఇష్టపడే ఎంపికగా చేస్తుంది.

ఈ ప్రత్యక్ష కాన్ఫిగరేషన్ మోటార్ యొక్క భ్రమణ వేగం ఖచ్చితంగా ఇంపెల్లర్‌లకు బదిలీ చేయబడుతుందని నిర్ధారిస్తుంది, ఇది స్థిరమైన, పల్సేషన్-రహిత వాయుప్రసరణను అందిస్తుంది, ఇది జీవసంబంధమైన చికిత్సలో వాయువు లేదా సిమెంట్ ప్లాంట్‌లలో పదార్థ రవాణా వంటి ప్రక్రియలకు కీలకం. డిజైన్ ఫిలాసఫీ కనిష్ట యాంత్రిక నష్టం మరియు గరిష్ట సమయ వ్యవధిపై కేంద్రీకరిస్తుంది, అందుకే డిమాండ్ చేసే కార్యాచరణ ప్రొఫైల్‌లు ఉన్న పరిశ్రమలు సాంప్రదాయ బెల్ట్ సిస్టమ్‌లపై ఈ డ్రైవ్ పద్ధతిని ఎక్కువగా అవలంబిస్తాయి.

2. డైరెక్ట్-కపుల్డ్ రోటరీ పాజిటివ్ డిస్‌ప్లేస్‌మెంట్ యొక్క మెకానిక్స్

డైరెక్ట్ కప్లింగ్ రూట్స్ బ్లోయర్స్సానుకూల స్థానభ్రంశం సూత్రంపై పనిచేస్తాయి, రెండు లేదా మూడు-లోబ్ రోటర్‌లను ఉపయోగించి, ఇవి ఖచ్చితంగా యంత్రంతో కూడిన కేసింగ్‌లో వ్యతిరేక దిశల్లో తిరుగుతాయి. డైరెక్ట్ కప్లింగ్ ఈ రోటర్‌లు ఖచ్చితమైన సమకాలీకరణను నిర్వహిస్తాయని నిర్ధారిస్తుంది, ఇది మెటల్-టు-మెటల్ సంబంధాన్ని నిరోధించే టైమింగ్ గేర్‌ల ద్వారా నడపబడుతుంది. లోబ్‌లు తిరిగేటప్పుడు, అవి ఇన్‌టేక్ పోర్ట్ వద్ద స్థిరమైన గాలిని ట్రాప్ చేస్తాయి మరియు దానిని డిశ్చార్జ్ వైపుకు రవాణా చేస్తాయి, ఇక్కడ అది సిస్టమ్ ఒత్తిడికి వ్యతిరేకంగా బహిష్కరించబడుతుంది.

కీ యాంత్రిక ప్రయోజనం కలపడంలోనే ఉంది. ఒక ఫ్లెక్సిబుల్ కప్లింగ్, తరచుగా టేపర్-లాక్ స్టైల్, మోటారు షాఫ్ట్‌ను బ్లోవర్ షాఫ్ట్‌కు కలుపుతుంది, టార్క్‌ను సమర్థవంతంగా ప్రసారం చేసేటప్పుడు చిన్న తప్పుగా అమరికలను కలిగి ఉంటుంది. ఈ డైరెక్ట్ డ్రైవ్ బెల్ట్ సిస్టమ్‌లలో అంతర్లీనంగా ఉన్న స్లిప్‌పేజ్‌ను తొలగిస్తుంది, బ్లోవర్ దాని రూపకల్పన వేగంతో ఖచ్చితంగా పని చేస్తుందని నిర్ధారిస్తుంది, ఇది నేరుగా హామీ ఇవ్వబడిన వాల్యూమెట్రిక్ ఫ్లో రేట్‌తో సహసంబంధం కలిగి ఉంటుంది. రసాయన మోతాదు లేదా ద్రవీకృత బెడ్ రియాక్టర్‌ల వంటి స్థిరమైన, మీటర్ గాలి సరఫరా అవసరమయ్యే ప్రక్రియలకు ఈ లక్షణం అవసరం.

3. బెల్ట్-డ్రైవెన్ సిస్టమ్స్‌పై పనితీరు ప్రయోజనాలు

బెల్ట్‌తో నడిచే ప్రతిరూపాలకు వ్యతిరేకంగా డైరెక్ట్ కప్లింగ్ రూట్స్ బ్లోయర్‌లను మూల్యాంకనం చేసినప్పుడు, అనేక పనితీరు భేదాలు కనిపిస్తాయి. మొదటిది, డైరెక్ట్ కప్లింగ్ బెల్ట్ టెన్షనింగ్ మరియు వేర్‌ను తొలగిస్తుంది, ఇది మెయింటెనెన్స్ ఫ్రీక్వెన్సీని తగ్గించడమే కాకుండా కాలక్రమేణా బెల్ట్‌లు సాగడం వల్ల క్రమంగా సామర్థ్యాన్ని కోల్పోకుండా నిరోధిస్తుంది. రెండవది, బెల్ట్ మరియు పుల్లీ అసెంబ్లీ లేకపోవడం యూనిట్ యొక్క మొత్తం పాదముద్ర మరియు బరువును తగ్గిస్తుంది, కాంపాక్ట్ ప్లాంట్ లేఅవుట్‌లలో సంస్థాపన మరియు ఏకీకరణను సులభతరం చేస్తుంది.

ఇంకా, డైరెక్ట్-డ్రైవ్ సిస్టమ్‌లు తక్కువ వైబ్రేషన్ స్థాయిలను ప్రదర్శిస్తాయి మరియు మరింత నిశ్శబ్దంగా పనిచేస్తాయి, సురక్షితమైన మరియు మరింత సౌకర్యవంతమైన పని వాతావరణానికి దోహదం చేస్తాయి. తగ్గిన యాంత్రిక సంక్లిష్టత అంటే తక్కువ భాగాలు వైఫల్యానికి గురవుతాయి, సిస్టమ్ యొక్క మొత్తం విశ్వసనీయతను మెరుగుపరుస్తుంది. స్థలం పరిమితంగా ఉన్న లేదా నిరంతర, అధిక-లోడ్ ఆపరేషన్ అవసరమయ్యే అప్లికేషన్‌లలో, పనితీరు స్థిరత్వం మరియు జీవితచక్ర వ్యయ పరిగణనలు రెండింటి పరంగా డైరెక్ట్ కప్లింగ్ నిర్ణయాత్మక ప్రయోజనాన్ని అందిస్తుంది.

4. ఇన్‌స్టాలేషన్ & అలైన్‌మెంట్: దీర్ఘాయువు కోసం ఖచ్చితత్వం

యొక్క విజయవంతమైన విస్తరణడైరెక్ట్ కప్లింగ్ రూట్స్ బ్లోయర్స్ఖచ్చితమైన సంస్థాపన, ముఖ్యంగా షాఫ్ట్ అమరికపై అతుకులు. చిన్న తప్పుగా అమర్చడం కూడా అధిక కంపనం, అకాల బేరింగ్ దుస్తులు మరియు కలపడం అలసటను ప్రేరేపిస్తుంది. షాఫ్ట్‌లకు సురక్షితమైన కనెక్షన్‌ని నిర్ధారించడానికి, కప్లింగ్ హాల్వ్‌లను ఇంటర్‌ఫరెన్స్ ఫిట్‌తో ఇన్‌స్టాల్ చేయాలని పరిశ్రమ ఉత్తమ పద్ధతులు నిర్దేశిస్తాయి, తరచుగా నియంత్రిత తాపన అవసరం.

సరైన అమరికలో ఆఫ్‌సెట్ మరియు కోణీయ విచలనాలు రెండింటినీ తనిఖీ చేయడం ఉంటుంది. సరైన సేవా జీవితం కోసం, కప్లింగ్ హబ్‌లపై మొత్తం సూచిక పఠనం (TIR) ​​0.005 అంగుళాలు (0.13 మిమీ) మించకూడదు మరియు కలపడం ముఖాల యొక్క సమాంతర విచలనం 0.001 అంగుళాలు (0.03 మిమీ) లోపల ఉండాలి. అదనంగా, ఆపరేషన్ సమయంలో షాఫ్ట్‌ల యొక్క ఉష్ణ విస్తరణకు అనుగుణంగా, బ్లోవర్ యొక్క అంతర్గత భాగాలను దెబ్బతీసే థ్రస్ట్ లోడ్‌ను నిరోధించడానికి కప్లింగ్ హాల్వ్‌ల మధ్య సరైన అక్షసంబంధ అంతరాన్ని ఏర్పాటు చేయడం చాలా కీలకం. పాజిటివ్ టార్క్ ట్రాన్స్‌మిషన్ మరియు తొలగింపు సౌలభ్యాన్ని నిర్ధారించడానికి టేపర్-లాక్ స్టైల్ కప్లింగ్‌ని ఉపయోగించడం సిఫార్సు చేయబడింది.

5. డైరెక్ట్ డ్రైవ్ యూనిట్ల కోసం మెయింటెనెన్స్ ప్రోటోకాల్స్

డైరెక్ట్ కప్లింగ్ రూట్స్ బ్లోయర్‌లకు బెల్ట్-ఆధారిత యూనిట్‌ల కంటే తక్కువ తరచుగా జోక్యం అవసరం అయితే, నిర్మాణాత్మక నిర్వహణ షెడ్యూల్ అవసరం. గేర్‌బాక్స్ మరియు బేరింగ్‌ల లూబ్రికేషన్, కప్లింగ్ ఇన్‌స్పెక్షన్ మరియు అలైన్‌మెంట్ యొక్క ధృవీకరణ వంటి ప్రాథమిక దృష్టి కేంద్రాలు ఉన్నాయి. తయారీదారు సిఫార్సు చేసిన లూబ్రికెంట్‌ని ఉపయోగించి రెగ్యులర్ ఆయిల్ మార్పులు గేర్ వేర్‌ను నిరోధిస్తాయి మరియు మృదువైన ఆపరేషన్‌ను నిర్ధారిస్తాయి.

కాలానుగుణ కలపడం తనిఖీలు దుస్తులు లేదా పగుళ్ల కోసం దృశ్య తనిఖీని కలిగి ఉండాలి మరియు పేర్కొన్న విలువలకు ఫాస్టెనర్‌లను తిరిగి టార్క్ చేయడం. వైబ్రేషన్ మానిటరింగ్ అనేది ముందస్తు నిర్వహణ సాధనంగా ఉపయోగపడుతుంది, అసమతుల్యత లేదా తప్పుగా అమరిక యొక్క ప్రారంభ సంకేతాలను గుర్తించడం. అదనంగా, ఇన్‌టేక్ ఎయిర్ ఫిల్టర్ శుభ్రంగా మరియు అడ్డంకులు లేకుండా ఉండేలా చూసుకోవడం వల్ల రోటర్‌లను పార్టిక్యులేట్ డ్యామేజ్ నుండి కాపాడుతుంది, ఈ బ్లోయర్‌ల యొక్క ముఖ్య లక్షణం అయిన క్లీన్, ఆయిల్-ఫ్రీ ఎయిర్ అవుట్‌పుట్‌ను నిర్వహిస్తుంది.

• రోజువారీ:చమురు స్థాయిలను తనిఖీ చేయండి, అసాధారణ శబ్దం కోసం వినండి, ఉత్సర్గ ఒత్తిడి & ఉష్ణోగ్రతను పర్యవేక్షించండి.
• నెలవారీ:దుస్తులు ధరించడం కోసం కప్లింగ్‌ను తనిఖీ చేయండి, అమరికను ధృవీకరించండి, ఎయిర్ ఫిల్టర్ శుభ్రం చేయండి.
• త్రైమాసిక:గేర్ ఆయిల్ మార్చండి, బేరింగ్లు తనిఖీ, అన్ని ఫాస్ట్నెర్ల టార్క్ తనిఖీ.
• వార్షికంగా:రోటర్ క్లియరెన్స్ కొలత మరియు సీల్ రీప్లేస్‌మెంట్‌తో సహా సమగ్ర సమగ్ర పరిశీలన.

6. క్రిటికల్ ఇండస్ట్రియల్ అప్లికేషన్స్

డైరెక్ట్ కప్లింగ్ రూట్స్ బ్లోయర్‌ల యొక్క బలమైన డిజైన్ మరియు విశ్వసనీయ పనితీరు వాటిని విస్తృత శ్రేణి రంగాలలో ఎంతో అవసరం. మురుగునీటి శుద్ధిలో, అవి ఏరోబిక్ జీర్ణక్రియకు అవసరమైన గాలిని అందిస్తాయి, సేంద్రీయ పదార్థం యొక్క జీవసంబంధమైన విచ్ఛిన్నతను నిర్ధారిస్తాయి. ఆక్వాకల్చర్ పరిశ్రమలో, వారు చెరువులు మరియు ట్యాంకులలో క్లిష్టమైన కరిగిన ఆక్సిజన్ స్థాయిలను నిర్వహిస్తారు, స్టాక్ ఆరోగ్యం మరియు దిగుబడిని నేరుగా ప్రభావితం చేస్తారు.

బల్క్ మెటీరియల్ హ్యాండ్లింగ్ కోసం, ఈ బ్లోయర్‌లు సిమెంట్, ధాన్యాలు, ప్లాస్టిక్‌లు మరియు ఇతర పౌడర్‌లను పైప్‌లైన్‌ల ద్వారా రవాణా చేయడానికి గాలికి సంబంధించిన రవాణా వ్యవస్థలలో ఉపయోగించబడతాయి. స్థిరమైన, అధిక-పీడన వాయుప్రసరణ సుదూర ప్రాంతాలకు స్థిరమైన మరియు సమర్థవంతమైన పదార్థ బదిలీని నిర్ధారిస్తుంది. ఇతర ముఖ్య అనువర్తనాల్లో ఫర్నేస్‌లలో దహన గాలి సరఫరా, పెట్రోకెమికల్ ప్లాంట్‌లలో గ్యాస్ బూస్టింగ్ మరియు వాక్యూమ్ ప్యాకేజింగ్ కార్యకలాపాలు ఉన్నాయి, ఇవి పారిశ్రామిక స్పెక్ట్రం అంతటా ఈ సాంకేతికత యొక్క బహుముఖ ప్రజ్ఞను ప్రదర్శిస్తాయి.

ప్రధాన అప్లికేషన్ విభాగాలు:మురుగునీటి వాయువు · ఆక్వాకల్చర్ · వాయు రవాణా · సిమెంట్ పరిశ్రమ · పవర్ ప్లాంట్లు · కెమికల్ ప్రాసెసింగ్ · బయోగ్యాస్ హ్యాండ్లింగ్

7. కీలక సాంకేతిక లక్షణాలు & ఎంపిక గైడ్

కుడివైపు ఎంచుకోవడండైరెక్ట్ కప్లింగ్ రూట్స్ బ్లోయర్స్అప్లికేషన్ కోసం ఫ్లో రేట్, పీడనం మరియు శక్తి అవసరాలను జాగ్రత్తగా విశ్లేషించడం అవసరం. సాధారణ యూనిట్లు 0.6 m³/min నుండి 120 m³/min వరకు ప్రవాహ రేట్లను అందిస్తాయి, ఉత్సర్గ ఒత్తిడి 98 kPa వరకు ఉంటుంది. మోటారు శక్తి చిన్న యూనిట్లకు 1.1 kW నుండి పెద్ద-స్థాయి పారిశ్రామిక నమూనాల కోసం 185 kW వరకు ఉంటుంది.

బ్లోవర్‌ను పేర్కొనేటప్పుడు, అవసరమైన అవకలన పీడనం, ఆ పీడనం వద్ద కావలసిన ప్రవాహం రేటు మరియు పరిసర ఆపరేటింగ్ పరిస్థితులను పరిగణించండి. మూడు-లోబ్ రోటర్ డిజైన్ పాత రెండు-లోబ్ డిజైన్‌లతో పోలిస్తే దాని మెరుగైన పల్సేషన్ లక్షణాలు మరియు సామర్థ్యానికి పరిశ్రమ ప్రమాణంగా మారింది. ఎంచుకున్న బ్లోవర్ దాని సరైన సామర్థ్య పాయింట్‌లో పని చేస్తుందని నిర్ధారించడానికి పనితీరు వక్రతలు మరియు సాంకేతిక డేటాషీట్‌లను సంప్రదించడం చాలా కీలకం, ఉద్దేశించిన అప్లికేషన్ కోసం నమ్మదగిన సేవను అందిస్తుంది.

8. తరచుగా అడిగే ప్రశ్నలు (FAQ)
